  • FrSky D8R-XP

    D8RXP

    Nový produkt

    Přijímač D8R-XP pro starší vysílací moduly řady D

    Více informací

    1 ks

    Cena bez DPH 760 Kč

    Cena s DPH920 Kč



    Přehledná tabulka přijímačů FrSky zde.

    Vlastnosti:

    • dva analogové telemetrické porty (A1 a A2) a jeden digitální (Rx)
    • volitelný RSSI a CPPM výstup
    • vnitřní měření baterie - pokud se propojí A1 s X jumperem
    • aktualizovatelný firmware
    • dva rychlostní módy pro serva, FS a HS
    • alarm při nízkém napětí nebo slabém příjmu



    Specifikace:

    • rozměry: 55 mm x 25 mm x 14 mm
    • hmotnost: 12.4 g
    • napětí: 3.5-10 V
    • spotřeba: 100 mA
    • antény: prutové, 150 mm
    • antény připojené konektory: ano
    • dosah: plný (>1.5 km)
    • módy pro serva: 18 ms (FS – Normal) 9 ms (HS – High)



    Párování

    Vysílač přivedeme do režimu párování. Zmáčkneme a držíme tlačítko F/S, přivedeme napájení, počkáme 2-4 s. Úspěšné párovní je doprovázeno svitem zelené LED a červená bliká. Odpojíme napájení a pustíme tlačítko. Pokud se nedaří, zkuste proces opakovat, ale zvětšete prostor mezi vysílačem a přijímačem na 1-2 m.


    Kompatibilita vysílacích režimů a přijímačů

    Režim vysílače Série přijímačů
    D16 série X - X8R, X6R, X4R, XSR atp.
    D8 série D - D8R4-II, D4R-II atp.
    LR12 série L - L9R
    V8 série V - V8R4-II atp.

    Některé příjímače jsou vícerežimové, proto je možné je párovat ve více režimech. Podrobnosti naleznete u konkrétních přijímačů.




    Varování: Baterie a serva by se nikdy neměla připojovat k portům A1/A2/Rx. Hrozí poškození.



    Failsafe

    Spárujte přijímač. Nastavte kanály do požadované polohy, krátce stiskněte tlačítko F/S (na méně než 1 s). Zelená LED dvakrát blikne pro potvrzení. Pro vypnutí filesafe funkce přijímač znovu spárujte.
    Pro nastavení nevysílaní pulzů při ztrátě signálu - vypněte vysílač a spusťte přijímač, krátce stiskněte tlačítko F/S (na méně než 1 s).
    Pokud není failsafe nastaven, drží přijímač poslední polohy kanálů před ztrátou signálu.
    Tovární nastavení failsafe lze obnovit přepárováním přijímače.




    Led indikace

    LED Význam
    červená svítí, zelená svítí slabě  normální funkce
    červená bliká zelená zhaslá není signál
    zelená svítí, červená rychle bliká párování
    zelená dvakrát blikne potvrzení uložení failsafe





    Definice bočních pinů



    Piny nejsou určeny k napájení cizích zařízení.

    Data port Analologový port A2 Analogový port A1
    G G G
    Tx X X
    Rx A2 A1

    Rx - vstup do přijímače, RS232 level, pro připojení FrSky habu
    A2 - max. napětí 3,3 V, poměr 1:1
    A1 - max. napětí 3,3 V, poměr 1:1

    Pokud je pin A1 propojen s pinem X propojkou, A1 začne měřit přijímačovou baterii na pinech kanálů. Tento meřák využívá vlastní dělič 4:1.


    Změna PPM módu


    Vypněte vysílač a přijímač. Zapněte pouze přijímač. Zmáčkněte tlačátko F/S na 6 sekund a pusťte. Červená LED dioda začne blikat zvolený mód, rychle FS, pomalu HS. Pro změnu postup opakujte.

    HS mód je pouze pro použití s rychlými servy. Pokud servo tento režim neumí, může dojít k jeho poškození.

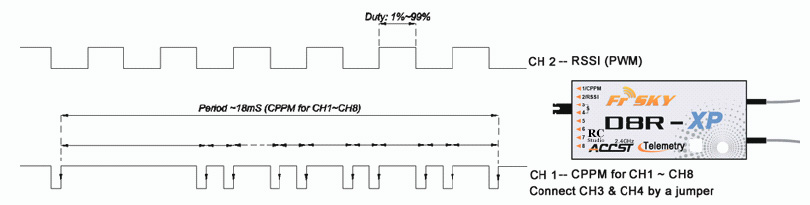

    Přijímač umí vysílat CPPM a RSSI.

    Pokud spojíme propojkou signální piny kanálu 3 a 4, objeví se na kanálu 1 CPPM a na kanálu 2 RSSI (PWM).
    CPPM má periodu 18 ms a vysílá kanály 1-8.

    Varování: 18 ms není dostatečně široké pásmo pro vysílaní všech 8 kanálů s maximálnímí výchylkami. Spolehlivě lze použít jen 6 kanálů.




    Jak provádět range test



    Něco málo k umístění antén :)
