    XMF3E

    Nový produkt

    Mini řídící deska F3EVO s integrovaným přijímačem FrSky XM

    Více informací

    2 ks

    Cena bez DPH 674 Kč

    Cena s DPH816 Kč

    Cena před slevou960 Kč

    Ušetříte: 144 Kč (-15%)




    Přehledná tabulka přijímačů FrSky zde.

    Vlastnosti:

    • řídící jednotka F3EVO s integrovaným přijímačem XM
    • obsahuje akcelerometr, gyro a kompas
    • 4 výstupy pro motory
    • určeno pro Cleanflight/Betaflight

    Specifikace:

    • Hardware: STM32F303 CPU (72 Mhz včetně FPU), MPU9250 (acc/gyro/kompas)
    • kanály: 16 (CH8 je RSSI) SBUS do UART2
    • rozměry: 29 mm × 29 mm × 6 mm
    • hmotnost: 3,4 g
    • antény: prut 32 mm
    • antény připojené konektory: ne
    • S.Port: ano, pouze pro aktualizaci prijimače
    • SBUS: ne
    • analogový port: ne
    • měření napětí na pinech: ne
    • napětí: 4,2 V
    • spotřeba: 75 mA @ 4,2 V
    • dosah: 300 m
    • aktualizovatelný firmware
    • kompatibilita: D16 LBT mód






    Software

    Řidící deska z výroby obsahuje software betaflight_3.0.0_SPRACINGF3EVO. Nicméně dovoluje nahrát jakýkoli open-source Cleanflight/Betaflight.

    Konfigurace přijímače:
    • v portech nastavit UART2 na SerialRX
    • v konfiguraci - mód přijímače RX_SERIAL a Serial Receiver Provider na SBUS a vypnout RSSI_ADC Analog RSSI vstup
    • v přijímači nastavit RSSI na kanál 8

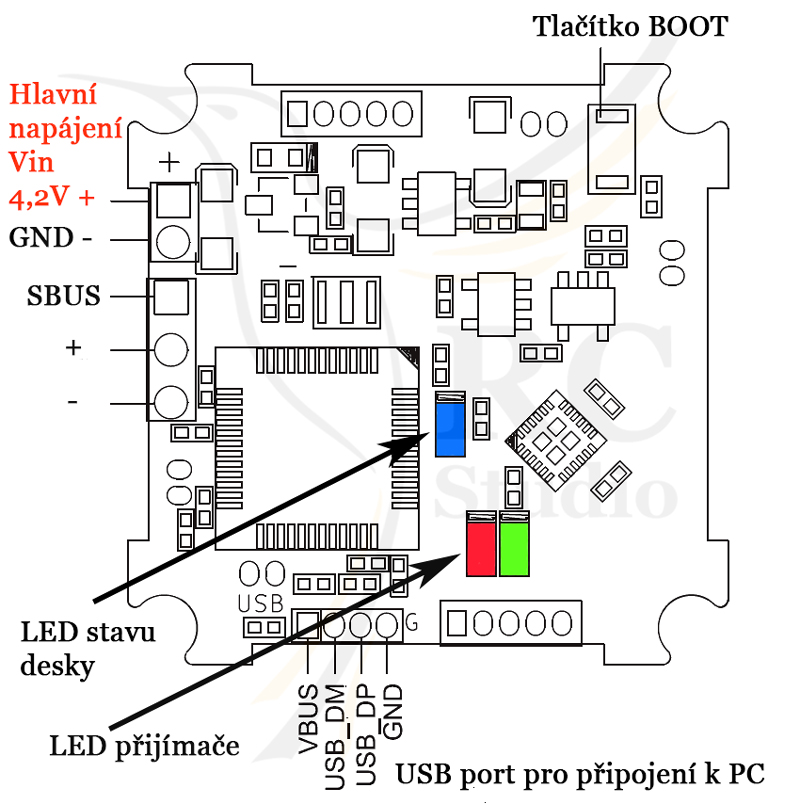

    Připojení USB

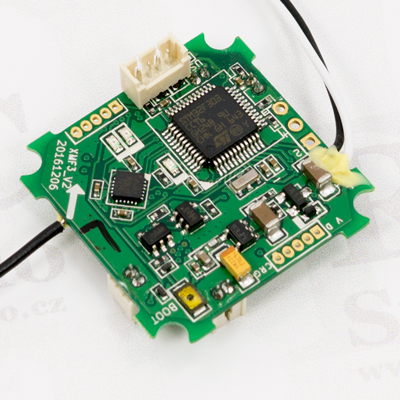

    Díky malým rozměrům desky není možné osadit standardní USB konektor. FrSky to vyřešil 4pin konektrem, který je potřeba na desku napájet a přiloženým káblíkem USB spojit s PC.

    Jakým způsobem osadit konektor je vidět na tomto obrázku.

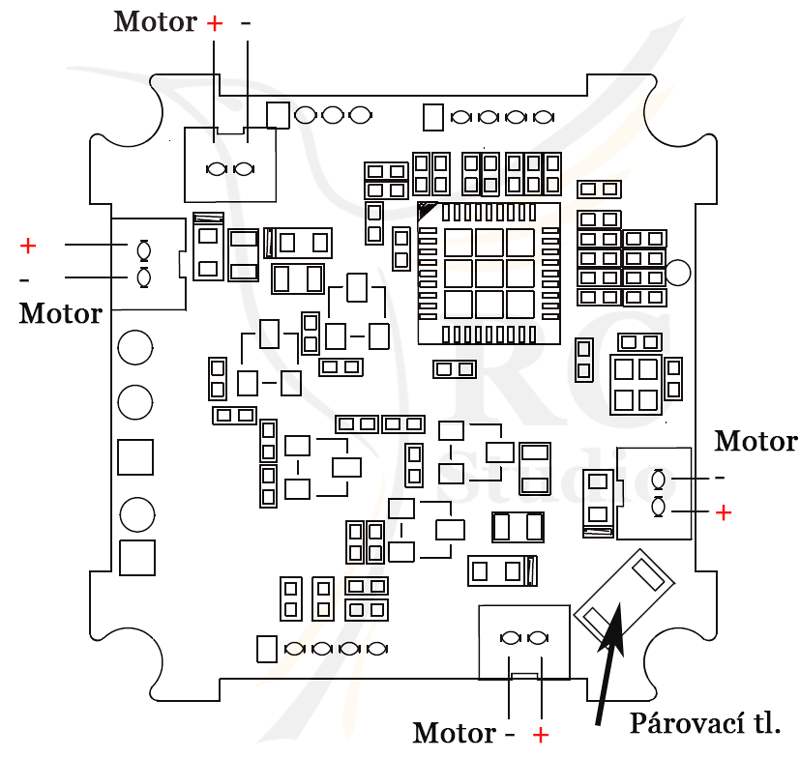

    Párování

    Vysílač přivedeme do režimu párování. Zmáčkneme a držíme párovací tlačítko, přivedeme napájení, počkáme 2 až 4 s. Úspěšné párování je doprovázeno svitem zelené LED a červená bliká. Odpojíme napájení a pustíme tlačítko. Pokud se nedaří, zkuste proces opakovat, ale zvětšete prostor mezi vysílačem a přijímačem na 1-2 m.

    Led indikace

    LED Význam
    červená bliká pomalu není signál
    zelená svítí připojeno, spárováno, probíhá přenos dat
    zelená svítí, červená rychle bliká párování
    zelená dvakrát blikne potvrzení uložení failsafe



    Failsafe

    Velmi důležitou funkcí přijímačů řady X je režim failsafe, který v případě výpadku signálu umožní nastavení modelu do požadovaného režimu.

    Nastavení pomocí přijímače

    Spárujte přijímač. Nastavte kanály do požadované polohy, krátce stiskněte tlačítko F/S (na méně než 1 s). Zelená LED dvakrát blikne pro potvrzení. Pro vypnutí filesafe funkce přijímač znovu spárujte.
    Pro nastavení nevysílaní pulzů při ztrátě signálu - vypněte vysílač a spusťte přijímač, krátce stiskněte tlačítko F/S (na méně než 1 s).

    Nastavení pomocí vysílače
    U Taranise lze kromě několika režimů failsafe nastavit také zcela individuální filesafe přes vysílač - položka vlastní. Ten je pak automaticky odesílán do přijímače v cyklech 9 sekund.


    Pokud není failsafe nastaven, drží přijímač poslední polohy kanálů před ztrátou signálu. Tovární nastavení failsafe lze obnovit přepárováním přijímače.
