FrSky PowerSwitch s BEC
FPS1
Nový produkt
Výkonný elektonický spínač s nastavitelným BEC.
4 ks
Vlastnosti:
- dva vstupy z baterii pomocí XT30
- nastavitelný BEC přes rádio nebo přes tlačítko (5.0V / 6.0V / 7.4V / 8.4V)
- až 25 A
- pevná duralová krabička s pasivním chladičem
- dovede pracovat dlouhodobě s vysokými proudy
- LED ukazatel nastavení
- FBUS/S.port komunikace pro nastavení
- podpora externích spínačů (NFC, jack)
Specifikace:
- rozsah napájení: 7,4-26 V doporučeně 3-6S
- BEC: 5.0V / 6.0V / 7.4V / 8.4V
- proud: 25 A

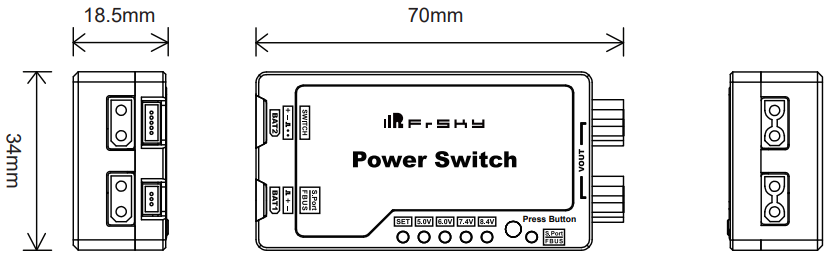

- rozměry: 70 mm × 34 mm × 18,5 mm
- hmotnost: 63,4 g
- konektory: XT30
- provozní teplota: -20 - 75C
Zapojení
Pokud budete používat jednu baterií, vždy ji zapojte do vstupu Bat1.Port NFC slouži k zapojení spínače NFC nebo jack
S.Port slouži k zapojeni k telemetrií. FBUS nebo S.Port
Bat1 a Bat2 jsou vstupy pro baterie.
Vout jsou regulované výstupy.
Vždy dbejte na to aby použité baterie meli vetši napětí než Vámi požadované výstupní napětí. 2S články nemohou dosáhnout nastavení 8,4V.
Nastavení napětí
Přes rádioPower Switch se připojí k telemetrické sběrnici S.Port nebo FBUS. V ETHOS se spustí PowerSwitch skript. Tam lze nastavit napětí BEC a battery mód a limit přepnutí módu Backup.
Přes tlačítko
Zelena led svítí, lze nastavovat tlačítkem. Mačkáme krátce opakovaně tlačítko pro nastavení potřebného napětí. Červená led vždy bliká na zvoleném napětí. Zvolené napětí potvrdíme dlouhým stiskem tlačítka. Červená led přestane blikat a svítí. Tím máme nastaveno. Pro změnu opět mačkáme krátce tlačítko a opakujeme nastavení.
Nastavení módu - pouze přes rádio
Balance
Pokud jsou připojeny dvě baterie, je redundance baterií sama zapnuta. Systém bude brát z vyší baterie ale v případě vyššího proudu z obou.Backup
Primární baterie je spotřebovávana nejdřív po nastavený limit napětí, poté se přidá druhá baterie. Je potřeba nastavit limit přepínaní.LED indikace
| Zelená LED | svítí | nastavení BEC pres tlačítko |
| Červená LED | bliká | režim nastavení napětí a ukazatel zvoleného napětí |
| Červená LED | svítí | napětí nastaveno |
| Modrá LED | pomalu bliká | S.Port režim |
| Modrá LED | rychle bliká | FBUS režim |
