FrSky Redundancy BUS

FRB

Nový produkt

Interface pro 16 serv s redundancí pro přijímač a příjímačovou baterii s telemetrií

Více informací

Tento produkt není na skladě

Cena bez DPH 2 273 Kč

Cena s DPH2 750 Kč

Pozor! Naše skladové položky již obsahuji nejnovejíší firmware odstranující závaznou chybu. Zákazníkům, kteří si produkt zakoupili, doporučujeme neprodlenou aktualizaci. Více zde.

Vlastnosti:

  • aktualizovatelný firmware
  • podpora HV serv
  • nastavitelná perioda signálu serv
  • integrovaná telemetrie (napětí, proud, kapacita, indikace přetížení)
  • 50 Hz mód pro serva (20 ms perioda) nebo podle SBUS
  • přepěťová ochrana na každém servu
  • možnost připojení dvou přijímačů a dvou baterií kvůli redundanci



Specifikace:

  • počet kanálů: 16 PWM, 16 SBUS
  • přepěťová ochrana: 2,6 A po 10 s, 5 A okamžitě
  • rozměry: 77 mm × 43 mm × 22 mm
  • hmotnost: 37 g
  • vstupní napětí 4 až 8.4 V (1-2 Lipo nebo 4-6 NIMH)
  • rozsah teplot: -20 až 75 °C

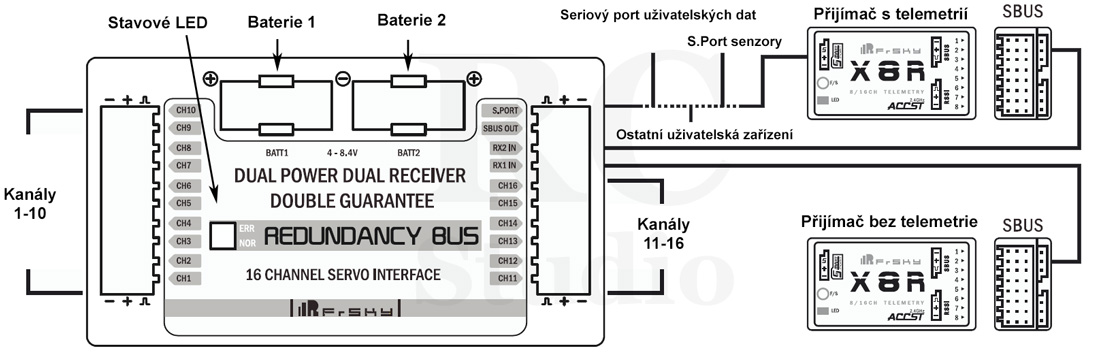

Zapojení:

FRB neobsahuje regulátor napětí. Je tedy potřeba připojit takové baterie nebo regulátor, které zvládnou Vaše serva.
Zdroje napájení se připojí do konektoru BATT1 a BATT2. Můžete napájet FRB z jednoho zdroje (zapojit do BATT1 nebo BATT2), nebo ze dvou zdrojů (zapojit do BATT1 a BATT2). Pro správnou funkci ochrany je důležité, aby bylo možné oba zdroje zatížit minimálně 15 A a špičkově 90 A.

Jestliže mají zdroje stejné napětí, využívá se obou zdrojů. Pokud tomu tak není, odebírá se přednostně ze zdroje s vyšším napětím a zdroje jsou od sebe izolovány.
Můžete použít libovolné zdroje (různé počty článků, různý typ baterií i kapacita).

Nikdy nezapojujte napájení do CH1-8, SBUS out, RX1 IN a RX2 IN.








  • CH1-CH16 - zapojení běžných serv (PWM)
  • S.Port - výstup telemetrie z FRB do přijímače
  • SBUS OUT - výstup SBUSu z aktuálního přijímače
  • RX1 IN - primární vstup SBUSu z primárního přijímače
  • RX2 IN - sekundární (záložní) vstup SBUSu ze sekundárního přijímače
  • BATT1 a BATT2 - konektory pro zapojení baterií nebo regulátorů k napájení serv a přijímačů


Přepěťová ochrana:

Kazdý výstup serva včetně SBUS out má vlastní přepěťovou ochranu. Pokud je výstup přetížen v rozsahu 2,6 A až 5 A trvá asi 10 vteřin, než je výstup odpojen. To zabraňuje nechtěnná odpojení v případě vštších serv. Pokud je výstup přetížen nad 5 A dojde k jeho odpojení okamžitě. Tato informace je signalizována telemetrií.


 Typ přepěťove ochrany a její parametry



Model



V max

 (V dc)



max

 (A)

hold@25C

(A)

I trip@25C

(A)

Pd
Typ.
(W)

Maximum

Time To Trip

Odpor

Current

(A)

Time
(Sec)

Ri min

(C)

R1 max

(C)

SMD1812R260SF

12.0

100

2.60

5.00

0.8

8.0

2.50

0.015

0.050



V max = Maximální napětí, které ochrana snese při proudu I max.
I max = Maximální proud, který ochrana snese při napětí V max.
I hold = Mezní proud, který nevyvolá odpojení při teplotě vzduchu 25 °C.
I trip = Mezní proud, který vždy vyvolá odpojení při teplotě vzduchu 25 °C.
Pd = Ztrátový výkon, když je zařízení v odpojeném stavu při teplotě vzduchu 25 °C  s daným napětím V max.
Ri min/max = minimální/maximální odpor, když není zařizení odpojeno při teplotě 25 °C.
R1 max= Maxiální odpor po jedné hodině od znovu spojení.

Varování: překročení těchto limitů může způsobit poškození nebo dokonce požár.



Tabulka závislosti mezního proudu odpojení na teplotě

Okolní teplota °C -40 °C -20 °C 0 °C 25 °C 40 °C 50 °C 60 °C 70 °C 85 °C
Doporučený mezní proud odpojení   3,90  3,42 2,96 2,6  2,33  2,07  1,94  1,35  1,00




LED indikace:

LED Význam
zelená svítí, červená zhasnutá normální provoz
zelená zhasnutá, červená svítí failsafe
zelená bliká, červená zhasnutá
zelená bliká, červená bliká aktualizace



Nastavení výstupní periody serv:

Výchozí hodnota je 20 ms (50 Hz). Lze nastavit i nižší periodu podle přijímače, ale mějte na paměti, že analogová serva nebo serva, která na to nejsou stavěná, mohou vykazovat chvění a vyšší spotřebu, taktéž mohou být zničena.

  • Propojit CH1 a CH2 propojkou
  • Zapojit napájení
  • Zelená LED rychle bliká - indikuje, že byl proces dokončen a perioda defaultní 20 ms byla změněna na synchro s přijímačem 9 ms
  • Odopjte propojku CH1 a CH2 a napájení

Kontrola nastavení periody:

Zapojte přijímač do RX1 IN nebo RX2 IN a připojte napájení. Jestliže zelená LED bliká rychle, je synchronizována s přijímačem. Jestliže zůstává svítit, je nastavena na výchozí hodnotu 20 ms.

Synchronizace:
Pokud je nastaveno synchro s přijímačem, výstup PWM je stejný jako SBUS vstup.
Pokud jsou periody přijímačů rozdílné, bude v případě současného spuštění obou přijímačů, stanovena perioda podle přijímače s delší periodou. Pokud nebudou zapnuty přijímače současně, bude stanovena perioda podle prvního spuštěného přijímače.

Telemetrická data:

  • Informace o stavu jednotlivých kanálů serv - odpojení
  • Napětí, proud a kapacita u každé baterie
  • Synchronizace přijímače a jeho kondice

Popis jednotka
1 RB1V napětí baterie 1 V
2 RB1A proud baterie 1 A
3 Rx1F 0: normální stav 1:Rx1 Failsafe
4 Rx1L 0: normální stav 1:Rx1 ztráta dat
5 Rx2F 0: normální stav 1:Rx2 Failsafe
6 Rx2L 0: normální stav 1:Rx2 ztráta dat
7 Rx1C 0: normální stav 1:Rx1 Odpojení
8 Rx2C 0: normální stav 1:Rx1 Odpojení
9 Rx1S 0: normální stav 1:Rx1 Bez signálu
10 Rx2S 0: normální stav 1:Rx1 Bez signálu
11 RB1C spotřebovaná energie z baterie 1 mAh
12 RB2C spotřebovaná energie z baterie 2 mAh
13 RB2V napětí baterie 2 V
14 RB2A proud baterie 2 A



Polarita SBUS:

Signál SBUSu z FrSky přijímačů je komaptibilní s FRB. Nicméně jiné přijímače mohou mít SBUS signál invertovaný (pozitivní).
FRB lze přenastavit pro podporu i těchto přijímačů.

Pro RX1 IN:

  • Propojit CH11 a CH12 propojkou
  • Zapojit napájení
  • Zelená LED se rozsvítí
  • Odpojte propojku CH11 a CH12 a napájení

Pro RX2 IN propojit CH13 a CH14.

Stejný postup lze použít pro návrat z pozitivního do negativního nastavení signálu.
