Vlastnosti:
- ochrana rušení mezi zapalováním a přijímačem
- 7 portů pro teplotní čidla (5 PT100 a 3 TEMP)
- 4 porty pro snímače otáček
- 2 porty pro senzory AD/RPM
- 1 port pro snímač průtoku
- 1 napájecí port pro přijímač
- 2 napájecí porty pro jednotku spínače zapalování
- porty pro vstup signálu pro FBUS/S.Port (automatické rozpoznávání), SBUS a PWM
- 1 bateriový vstupní port s konektorem XT30 (vstupní rozsah: 4,5-13 V)
- možnost konfigurace v reálném čase (pomocí S.Port rádiových přijímačů ETHOS nebo FBUS)
Specifikace:

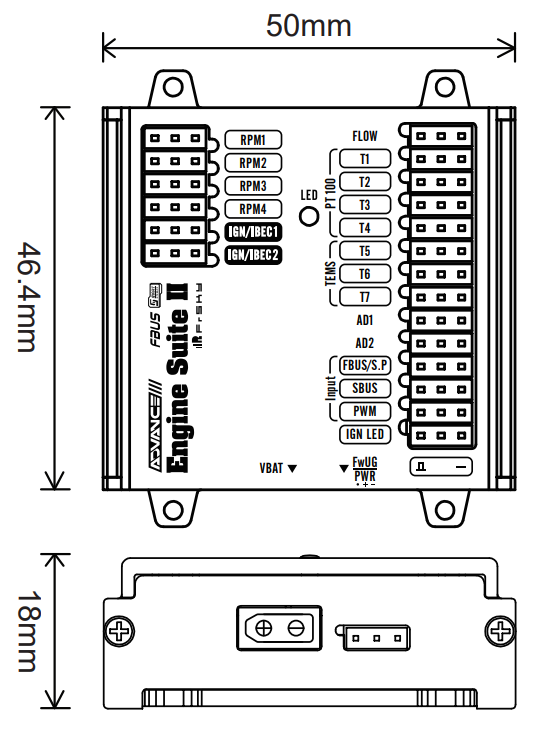

- rozměry: 50 mm × 46,4 mm × 18 mm
- hmotnost: 53,5 g
- napětí: 4,5-13 V
- vstupní konektor baterie: XT30
- rozsah výstupního napětí IGN (zapalovací port): 4,5-13 V
(Synchronizace s nastavením vstupního napětí VBAT.) - provozní proud: 20mA@5V
- úroveň napětí signálu
- Port RPM1/RPM2: 3V-12V (vyžaduje proud >5 mA)
- Průtokový port: 3,3 V
- Port AD1/AD2: 0-3,3 V - kompatibilita s telemetrickými přijímači, které mají S.port a FBUS
LED indikace
LED | Režim |
Zelená rychle bliká | FBUS |
Zelená pomalu bliká | S.Port |
Červená svítí | zapalování zapnuto |
Červená nesvítí | zapalování vypnuto |

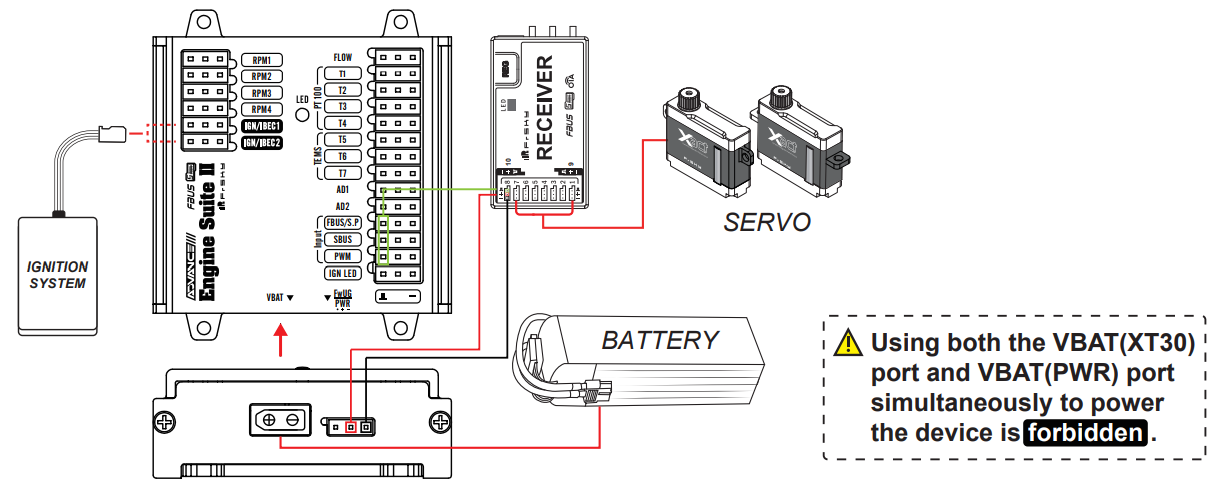

Připojení přijímače a AES pomocí jedné baterie XT30
Pozor: použití XT30 a PWR portu zároveň na AES není povoleno.
Připojení přijímaře a AES ppomocí jedné baterie přes PWR port
Pozor: použití XT30 a PWR portu zároveň na AES není povoleno.

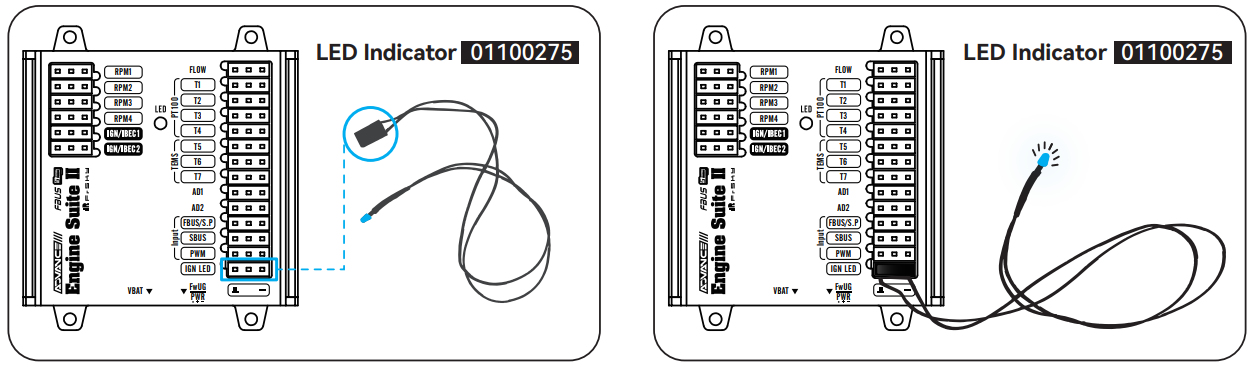

Připojení stavové led zapalování
